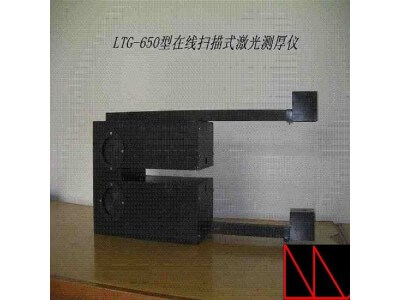

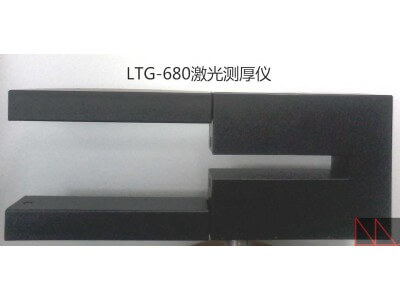

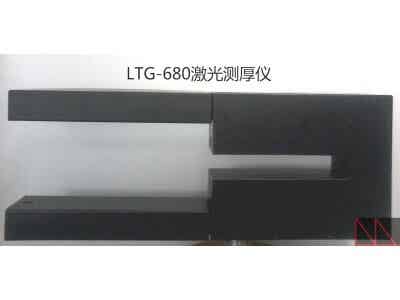

鳳鳴亮動態非接觸高精度石墨烯電池極片激光在線測厚儀
一、概述
自60年代激光產生以后，其高方向性和高亮度的優越性就一直吸引著人們不斷探索它在各方面的應用，其中，工業生產中的非接觸、在線測量是非常重要的應用領域，它可以完成許多用接觸式測量手段無法完成的檢測任務。普通的光學測量在大地測繪、建筑工程方面有悠久的應用歷史，其中距離測量的方法就是利用基本的三角幾何學。在80年代末90年代初，人們開始激光與三角測量的原理相結合，形成了激光三角測距器。它的優點是精度高，不受被測物的材料、質地、型狀、反射率的限制。從白色到黑色，從金屬到陶瓷、塑料都可以測量。
激光在線測厚儀應用于鋰電池正極、負極涂布、部分涂布濕膜、干極片等的厚度測量。是通過采用自主激光檢測技術及可靠的防護措施研制而成的，完全滿足熱軋板坯厚度檢測的需求。
在電池/電容的生產工藝中，極片涂布是一個重要的工藝，其好壞直接影響到電池品質的好壞。鳳鳴亮的發明專利產品：激光在線高精度測厚儀，將激光束作為探針,利用視覺器件來實現光電轉換。它是將激光光源、光電檢測和計算機工業控制技術相結合的光、機、電一體化的高新技術產品,廣泛用于工業生產，能在生產線上對各種材料的厚度進行實時測量，特別適合
高精度激光在線電池極片/玻璃纖維/碳纖維紙張厚度測量控制儀，可測量被測物的幾何尺寸（如：厚度）同時還能檢測出被測物的面密度（在電池，電容生產廠適用），采用激光三角測量技術進行動態在線厚度測量，由計算機控制掃描機構，得到厚度的實時測量值和厚度與測量點位置的分布關系曲線。采用該系統不但能提高電池極片，薄膜/玻璃纖維/碳纖維紙張生產的自動化程度，而且能大大提高產品質量的穩定性、減少原材料的消耗、減少手工測量造成的人為干擾因素和誤差。
二、 適用范圍：
高精度動態激光在線測厚儀可應用于：電池極片涂層，薄板厚度測厚控制儀可精密測量帶材、卷材、板材的厚度，適用于對電池極板、各種冷熱軋帶鋼、鋼板、鋁板、鋁箔、銅板、銅箔、轉爐內襯、防水卷材，油毛氈|瀝青防水材料、木材、精密器件，各類橡膠片、橡膠膜、塑料板材、布等透明半透明柔性板材的生產過程進行在線、實時測量和控制。
三、特點
高精度激光在線式電池極片，薄板厚度測量控制儀通過軟件對測量數據進行處理和誤差補償從而能夠消除電路和傳感器的長期漂移對測量精度的影響、測量數據長期穩定。激光在線測厚儀不再采用兩個位移傳感器分別測量上下測頭到被測物的上下表面的距離來算出厚度，而是直接測量被測物的厚度，避免了U形支架變形、振動等導致測量誤差，大大提高了測量精度，而且不怕振動，并且安裝使用更簡單，工作更穩定，測量精度更高（+/-0.002mm），它無環境污染，對人無傷害，對被測物無污染無接觸，同時第二代激光三角測厚儀有完整的數據輸出接口，這為涂布機的日后閉環自動控制打下了基礎。
高精度激光在線式薄板厚度測量控制儀經過在多家電池極板涂布機上的應用結果表明，測厚儀使用極其方便，運行穩定、可靠，測量數據穩定、測量精度可達到±2μm。應用該產品的企業一方面可通過提高產品質量檔次獲得直接的經濟效益、另一方面還可通過減小原材料消耗、大幅降低廢品率而為企業帶來可觀的間接經濟效益。
四、主要技術指標：（可測量被測物的幾何尺寸（如：厚度）同時還能檢測出被測物的面密度（如電池，電容生產廠適用））
l 采用激光技術測量方法，測量準確、穩定。
l 測量范圍：厚度：0.015mm—35mm；寬度：10 mm ----680mm。
l 測量精度：±2.0μm。
l 能對電池極板的濕部厚度進行在線測量,
l 測量方式：在線定點；在線自動掃描：掃描方式時的測量幅寬650mm。
l 具有在線自動校準功能，能消除傳感器的飄移誤差。
l 能進行生產過程測量數據的統計、查詢等管理。能實時顯示縱、橫向的厚度變化曲線；能按小時、班次、日、月、年進行統計數據的查詢。
l 根據用戶需求可加入厚度閉環自動控制（根據厚度變化調節執行機構來控制薄板的厚度）。
測量范圍：0 mm≤厚度≤35mm；0 mm≤寬度≤680mm
