粉料及顆粒物輸送是傳統工業蝶閥在應用中所面臨的一大持久挑戰。
? 粉體流動對密封閥座產生的持久磨損
? 滯留在閥座和閥板之間的粉體加劇了閥門在開關瞬間和閥座的研磨
? 閥座和閥板間過度的擠壓變形在高頻次的操作工控下進一步降低了閥門的可靠性
? 閥座的工作壽命大幅下降
? 過大的操作扭矩產生的能源浪費

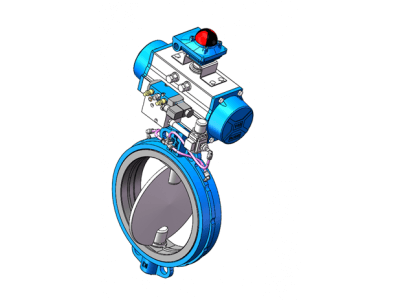

FlowX®基于粉體輸送應用的特殊性，經過定向測試和研發，終于開發出了一款針對性的產品-膨脹密封蝶閥。除了卓越的技術性能外，精準的設計理念最大程度降低了用戶的維護成本和使用成本。
安裝應用
憑借著獨特的產品設計，除粉料輸送外，膨脹密封蝶閥也可以更加完美地滿足傳統工業蝶閥的工況需求。
能源 – 鋰電池石墨粉
冶煉 – 金屬粉末，
食品醫藥 – 藥粉，顆粒狀原料
石油化工 – 涂料粉末，碳粉，塑料粒
建筑工程 – 水泥
電力 – 爐灰
技術特點
2 膨脹式密封系統
閥座的獨特設計使得閥體和閥座有一個連續、可變形空腔。當閥板關閉后，閥座在外部氣源的壓力下，慢慢膨脹并抱緊閥板以達到密封的效果。需要開啟式，空腔內的壓力會快速排空讓閥座收縮以釋放閥板，然后再行打開閥板。因而，在啟閉過程中，閥座和閥板的接觸時間和接觸面積都非常之少。閥門的操作扭矩比傳統蝶閥降低85%，閥板和閥座之間的磨損率減少了約98%，同時，閥門的密封可靠性得到了大幅提高。
為膨脹密封蝶閥量身設計的一體化氣控閥塊確保高頻次操作工況下的閥門開關的穩定性和精準性。集成化的方案降低了內部管線的復雜性，也減小了整體的結構尺寸，從而簡化了現場安裝和維護。
技術參數
口徑 ：DN100~DN300
壓力 ：PN10/16
安裝 ：法蘭對夾式
閥座 ：EPDM
閥體 ：多種可選（鑄鐵，鑄鋼，不銹鋼CF8，不銹鋼CF8M）
電磁閥 ：兩位五通氣動電磁閥 （可以選配手動控制電磁閥）
控制 : 220VAC 50Hz 或者 24VDC
信號反饋 ：兩組無源觸點信號（開到位，關到位）
氣源 ：0.2~1 MPa 壓縮空氣
氣源接口 ：8mm
操作頻率 ：不高于10次/分鐘
工作原理
通過氣控閥塊，形成充氣密封、排氣及開關信號之間的順序動作。
控制連接
