▲MEB電池生產照片
截至目前，德國大眾在歐洲有兩處MEB電池Pack生產基地，第一處也是最早量產的，其位于德國本土。第二處就是今天本文要解析的斯柯達汽車工廠內的MEB電池生產基地。
捷克斯柯達汽車Mladá Boleslav工廠的MEB電池車間主要數據如下：
1）總投資1．3億歐元；
2）目前年產能25萬臺電池Pack；
3）到2023年，產能將會擴充至38萬臺／年；4）工人數量只有250名；
5）該車間后續將為大眾集團旗下的?KODA， Volkswagen， Audi 和SEAT汽車品牌生產MEB電池Pack；
本文就斯柯達汽車MEB電池產線的一些細節亮點，做一個簡短的解析。
1）模組的上線；

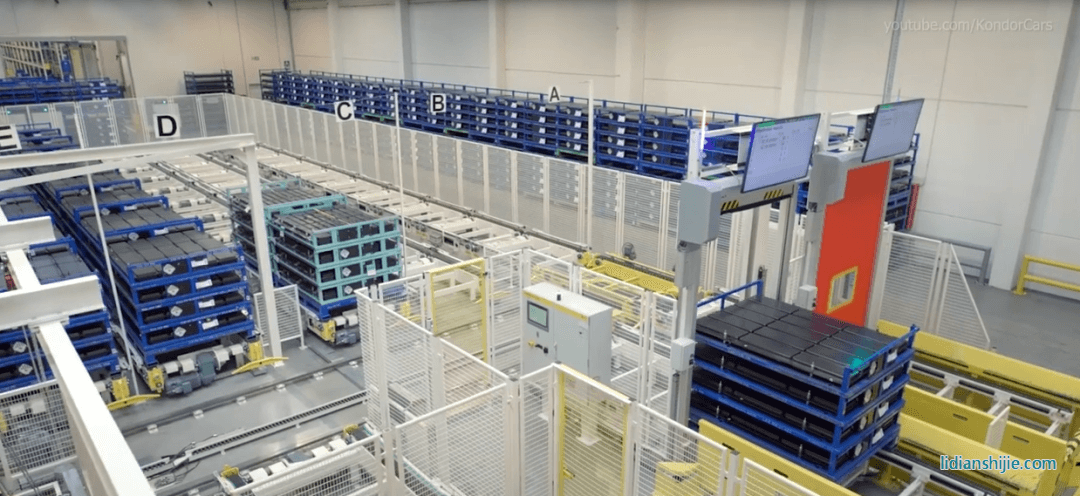

視頻中展示的590模組應該是來自LG的波蘭工廠。通過下圖所示的輸送線將1托模組（4層，每層15個）進入倉庫內進行臨時儲存。
▲模組進入車間

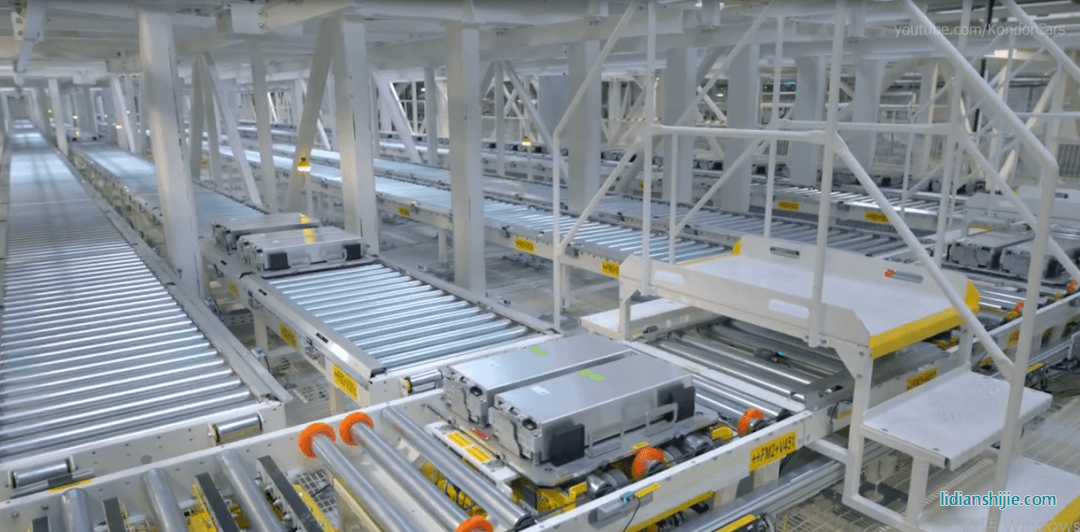

2個模組為1組通過機器人放置在工裝托盤上，然后用滾筒線輸送至模組安裝工位，通過下圖可以看出，有多個輸送滾筒線并行運行，以來滿足高節拍的生產需求。
▲模組通過滾筒線輸送

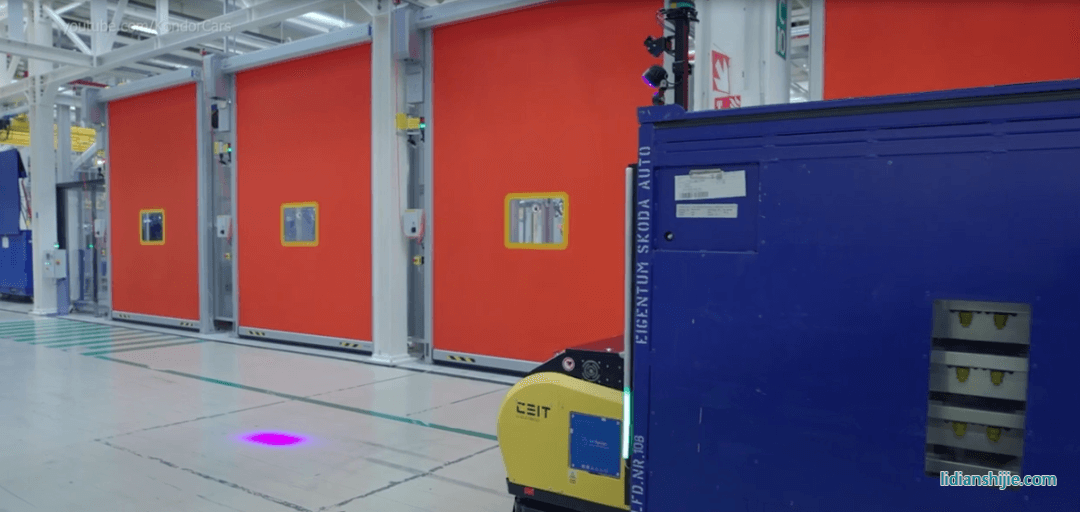

2）箱體的上線通過無人叉車將來料的一托箱體從倉庫輸送至線邊的上料口（下圖紅色卷簾門內為線邊的上料口）
▲無人叉車輸送箱體

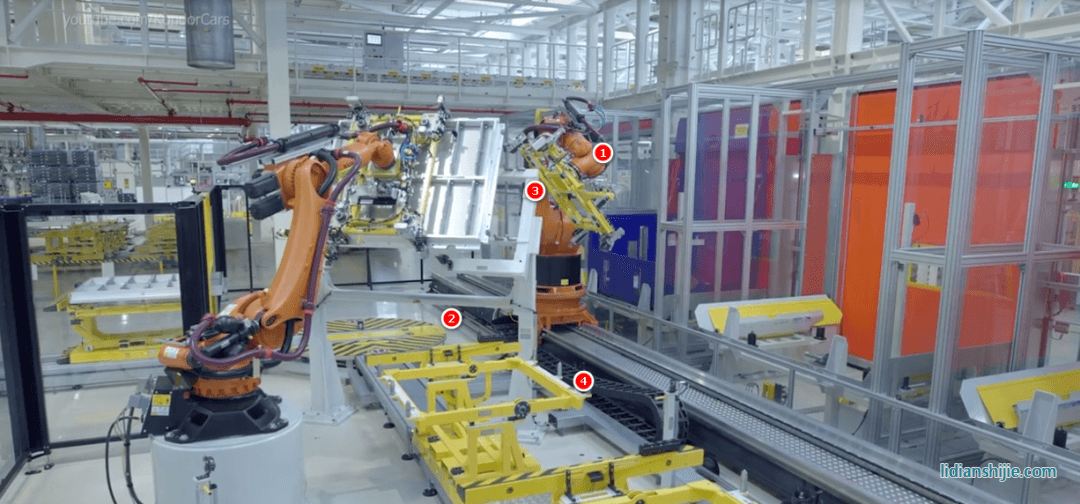

從下圖看出，為了滿足高生產節拍，箱體的輸送線應該是好幾個同時并行運行。右側編號為1的機器人負責將無人叉車送到線邊的箱體進行分發，它可以將箱體放置在編號3的翻轉工裝上（應該是為了二次定位），也可以將箱體放置在e－cart小車上，通過e－cart小車往其他箱體輸送線進行配送。左側的機器人將翻轉工裝上的箱體搬運至編號4的e－cart小車輸送線上。
▲箱體上線
3）Busbar的輸送和自動裝配

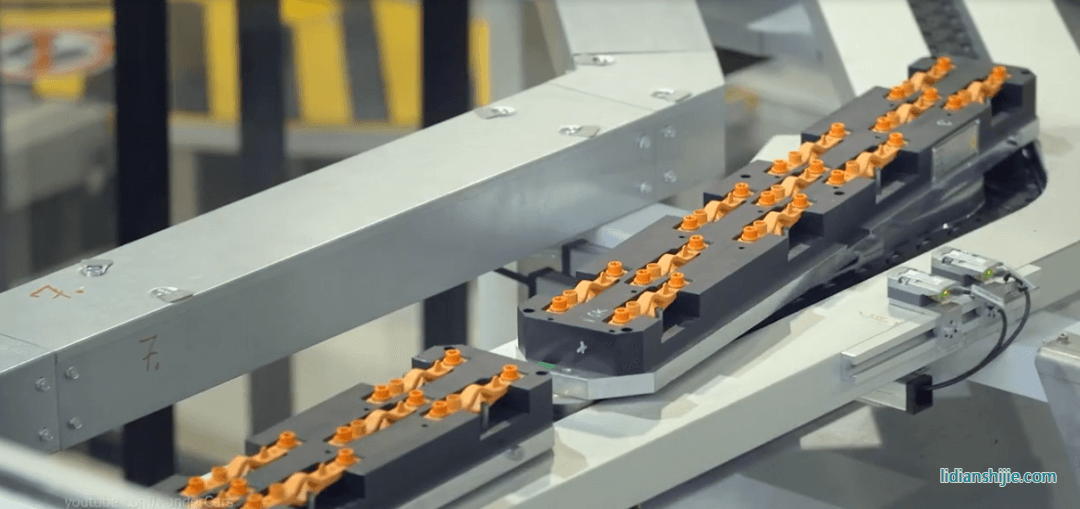

10個Busbar 成1組，放置工裝托盤上進行自動輸送上線。
▲B(niǎo)usbar輸送上線

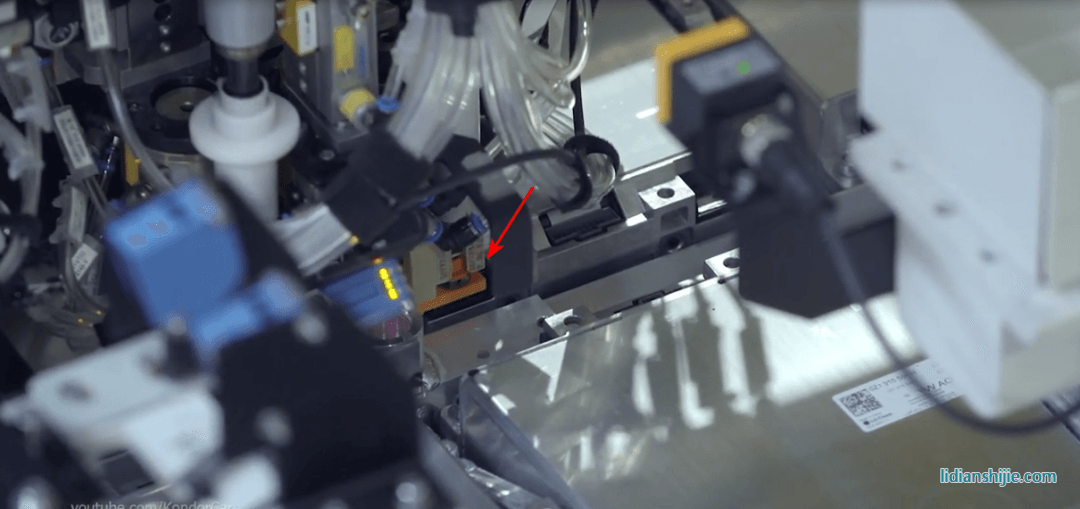

通過下圖看到，實際上夾取busbar的夾爪和擰緊軸集成在了一套工裝上，無需通過快換盤進行切換。busbar的夾取點就是busbar上的那個橙色絕緣帽兩側（絕緣帽內部嵌有螺栓）。如下圖箭頭所示，夾爪松開，然后實現自動擰緊。
▲B(niǎo)usbar自動擰緊
得益于在MEB電池開發設計時，做了如下圖所示面向自動化生產的設計，上述busbar自動擰緊才得以能實施落地。
▲B(niǎo)usbar touch－safe設計

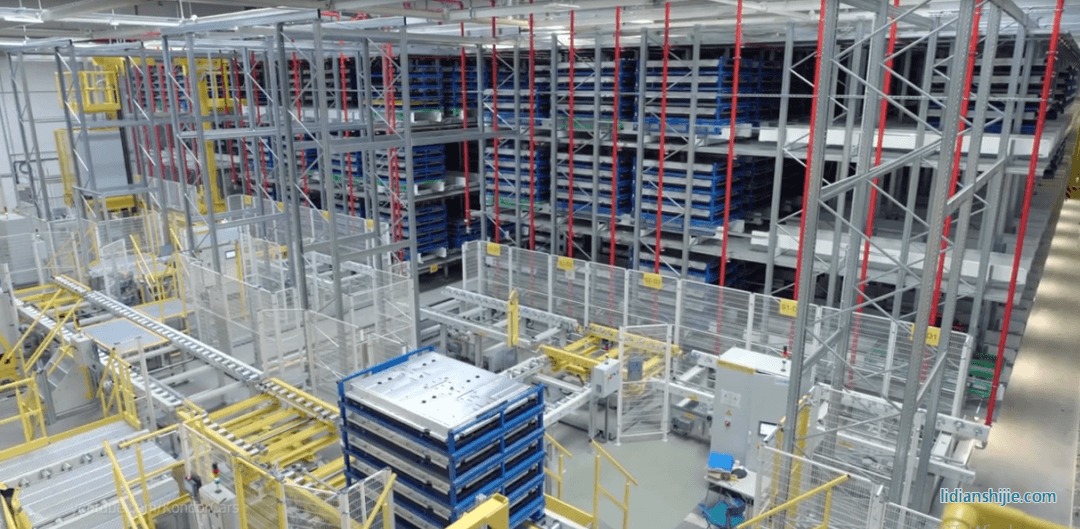

4）電池Pack總成的存儲Pack總成下線后，5個成一托，進入高位立體倉庫進行儲存。從下圖縱橫交錯的紅色消防管道可以看到大眾充分考慮立體倉庫里的消防安全（細節不得而知）。
▲MEB電池儲存立體倉庫

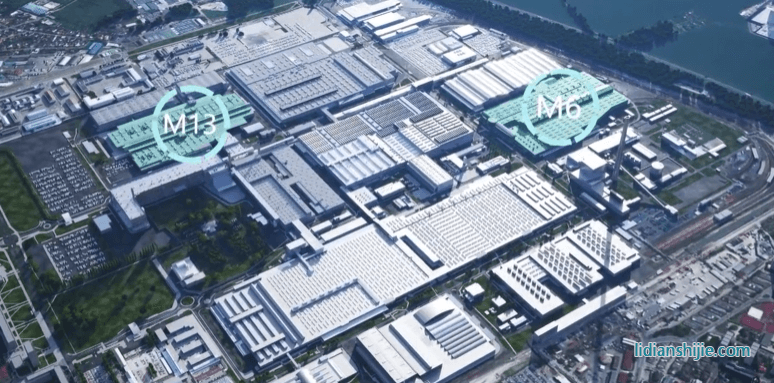

5）電池Pack總成進入總裝車間根據視頻中的信息，MEB電池車間和總裝車間位于同一個廠區內，編號為M6的建筑為電池車間，編號為M13的建筑為總裝車間。
▲MEB電池車間和總裝車間

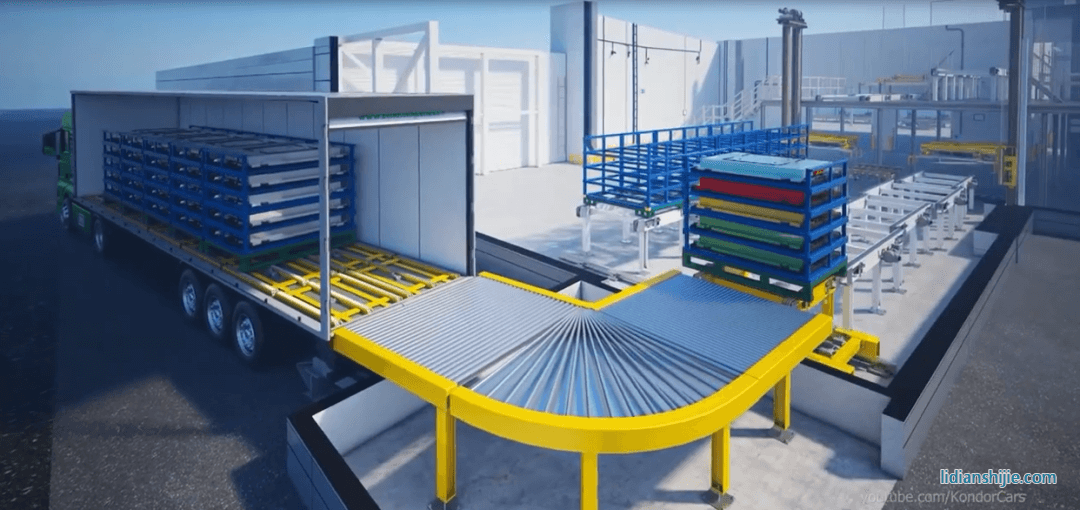

實際上從建筑M6到M13，還是需要卡車進行短途的運輸。只是比較有意思的是：卡車內也有動力滾筒，當卡車抵達總裝車間的道口后，通過卡車內的滾筒與總裝車間外的滾筒進行對接，將整托電池Pack通過滾筒和后續的空中物流線直接輸送至車間內的線邊。
▲運輸車直接與總裝車間滾筒對接
當然除上述之外，視頻中還透露出了媒體先前沒有報道過的一些細節，比如MEB電池Pack上集成式高壓接插件的密封方式是非行業里常用的密封圈，而是在線涂結構膠，最后高壓接插件通過機器人進行自動擰緊。
就這次視頻展現出的內容來看，MEB電池Pack生產自動化程度和產線規劃能力應該是全球電池Pack制造行業中的集大成者。除了BDU的組裝和線束的連接之外，其他的工藝均實現了自動化。
高自動化率的生產帶來的不僅僅是生產效率的提升，同時也對電池生產環節中特有的需求，比如潔凈度的管控，高壓安全的防護以及過程信息數字化帶來了較多利好。
總的來說，這次斯柯達汽車MEB電池完整的生產視頻，再次展現出了大眾作為老牌車企，為進行大規模生產，強大的產品工業化能力。強大的產品工業化能力，不僅僅是表面上的高節拍生產，電氣自動化實現能力。
其實，我認為強大的產品工業化能力更能彰顯出：一家公司在產品設計初期，其定義的平臺化產品開發理念，其面向大規模制造的產品設計能力，其調動上游零部件資源配合其產品開發的能力，其公司內部從零部件開發到整車產品開發和制造規劃，部門之間的協同作戰能力。這些都值得我們國內很多新能源頭部OEM學習，借鑒和思考，尤其是開發電動整車平臺且銷量較大的車企。
